Analiza imaginii VI.35 (notată în cerință ca VI.36)
Imaginea prezentată este o sinteză vizuală a principalelor fenomene optice studiate. Observăm propagarea luminii de la Soare, interacțiunea acesteia cu diferite medii (apă, sticlă, aer) și formarea unor fenomene naturale precum curcubeul sau eclipsele.
a) Enumerarea fenomenelor optice
Din detaliile desenului, identificăm următoarele fenomene optice:
1.
Propagarea rectilinie a luminii: ilustrată prin razele care pornesc de la Soare către Pământ și Lună, ducând la formarea umbrei (eclipse).
2.
Reflexia luminii: reprezentată în schema centrală prin raza care se întoarce în primul mediu.
3.
Refracția luminii: vizibilă atunci când lumina trece din mediul 1 în mediul 2, schimbându-și direcția.
4.
Reflexia totală: exemplificată în partea de jos (fibra optică) și în partea de sus, unde lumina nu mai trece în al doilea mediu.
5.
Dispersia luminii: sugerată prin prezența curcubeului în fundal.
6.
Formarea umbrei și penumbrei: vizibilă în schema eclipsei de Soare (totală și parțială).
b) Definițiile fenomenelor optice
Vom defini fenomenele principale conform manualului de fizică pentru clasa a VI-a:
1.
Propagarea rectilinie: În medii transparente, omogene și izotrope, lumina se propagă în linie dreaptă.
2.
Reflexia luminii: Fenomenul de întoarcere a luminii în mediul din care a venit, atunci când întâlnește suprafața de separație cu un alt mediu.
3.
Refracția luminii: Fenomenul de schimbare a direcției de propagare a luminii atunci când traversează suprafața de separație dintre două medii transparente diferite.
4.
Reflexia totală: Fenomenul în care lumina, care vine dintr-un mediu mai dens optic, este reflectată integral la suprafața de separație, fără a se mai refracta.
5.
Dispersia luminii: Fenomenul de descompunere a luminii albe în culorile componente (spectrul vizibil).
c) Realizarea desenului

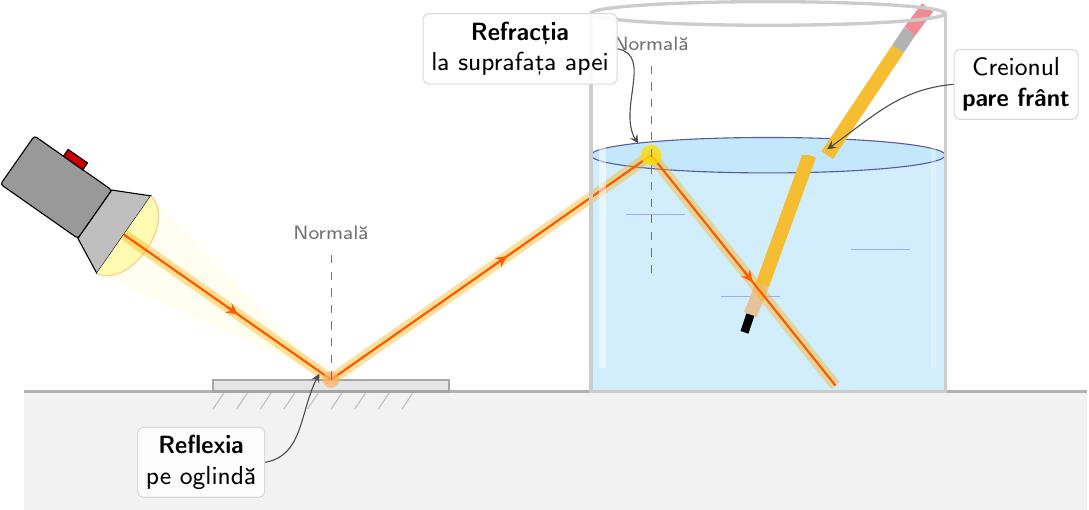

Pentru a exemplifica aceste fenomene, poți realiza un desen care să conțină un pahar cu apă și o oglindă:
