Cele mai importante aspecte ale lecției
Surse de energie: Combustibilii fosili (cărbune, petrol, gaze) sunt epuizabili și poluanți, în timp ce energia verde (solară, eoliană) este regenerabilă și curată.
Transformarea energiei: Centralele și generatoarele convertesc energia mecanică, chimică, termică, nucleară sau solară în energie electrică.
Generatorul electric: Transformă energia mecanică în energie electrică prin rotația unui conductor într-un câmp magnetic.
Regula mâinii drepte: Aplicată la generatoare: câmpul \( \vec{B} \) intră în palmă, degetul mare indică sensul vitezei \( \vec{v} \), iar degetele întinse indică sensul curentului \( I \).
Dinamul: Generator simplificat (format din magnet și bobină/indus) utilizat frecvent la biciclete pentru a converti rotația roții în lumină.
Transformarea energiei: Centralele și generatoarele convertesc energia mecanică, chimică, termică, nucleară sau solară în energie electrică.
Generatorul electric: Transformă energia mecanică în energie electrică prin rotația unui conductor într-un câmp magnetic.
Regula mâinii drepte: Aplicată la generatoare: câmpul \( \vec{B} \) intră în palmă, degetul mare indică sensul vitezei \( \vec{v} \), iar degetele întinse indică sensul curentului \( I \).
Dinamul: Generator simplificat (format din magnet și bobină/indus) utilizat frecvent la biciclete pentru a converti rotația roții în lumină.
Combustibili fosili – surse convenționale de energie (cărbune, petrol, gaze naturale) care sunt epuizabile și generează poluare prin ardere.
Energie verde – energia provenită din surse naturale regenerabile și nepoluante, cum ar fi energia solară și energia eoliană (vântul).
Dezvoltarea tehnologiilor bazate pe energie verde este esențială pentru protejarea mediului înconjurător și pentru asigurarea energiei după epuizarea zăcămintelor de combustibili fosili.
Centralele eoliene folosesc forța vântului pentru a pune în mișcare turbinele, fără a emite gaze cu efect de seră în atmosferă.
Care este diferența majoră dintre utilizarea cărbunelui și utilizarea vântului pentru producerea energiei electrice?
Cărbunele este un combustibil fosil epuizabil a cărui ardere produce emisii poluante, în timp ce vântul este o sursă regenerabilă inepuizabilă și complet nepoluantă (energie verde).
Energia nu poate fi creată din nimic, ci este transformată dintr-o formă primară în alte forme utile, în special în energie electrică sau energie calorică.
| Forma inițială de energie | Dispozitiv / Centrală | Forma rezultată de energie |
|---|---|---|
| Energie mecanică (apa, vântul) | Hidrocentrală, centrală eoliană, generator, dinam | Energie electrică |
| Energie calorică (termică) | Termocentrală, centrală geotermală / pompă de căldură | Energie electrică |
| Energie nucleară | Centrală nucleară | Energie electrică |
| Energie chimică | Baterie, acumulator | Energie electrică |
| Energie solară luminoasă | Panouri fotovoltaice, centrală fotovoltaică | Energie electrică |
| Energie solară termică | Panouri solare termice | Energie calorică (apă caldă) / Energie electrică (acționând turbine) |
Ce tip de conversie a energiei are loc în acumulatorul unui telefon mobil în timpul funcționării acestuia?
În acumulator are loc conversia energiei chimice în energie electrică.
Generatorul electric este un dispozitiv care transformă energia mecanică în energie electrică prin rotirea unui cadru conductor (sau a unor bobine) într-un câmp magnetic.
În timpul rotirii cadrului conductor în câmpul magnetic, prin circuit este generat un curent electric indus, variabil în timp. Cu cât viteza de rotație este mai mare, cu atât crește și frecvența/amplitudinea oscilației curentului.

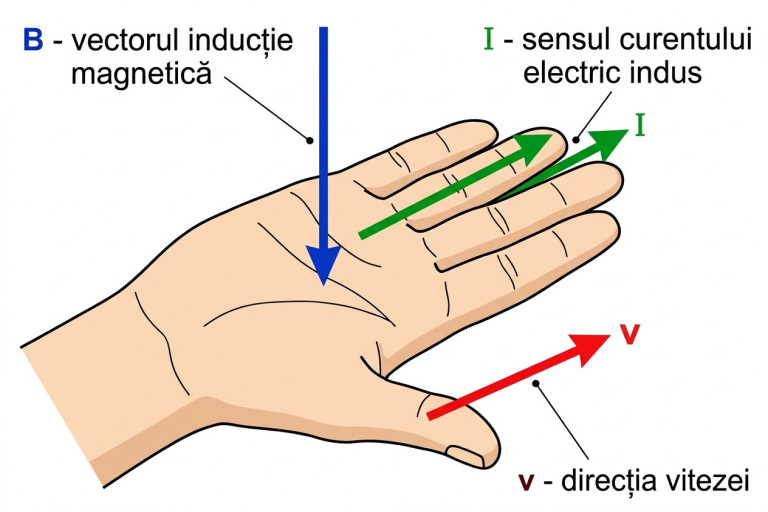

Regula mâinii drepte (pentru generatoare): Se așază mâna dreaptă astfel încât vectorul inducție magnetică \( \vec{B} \) să intre în podul palmei, degetul mare depărtat la \( 90^\circ \) indică sensul vitezei de deplasare a conductorului (\( \vec{v} \)), iar cele patru degete întinse și alăturate indică sensul curentului electric indus (\( I \)).
Nu confundați: la motoare electrice se aplică regula mâinii stângi, iar la generatoare electrice se aplică regula mâinii drepte!
Într-un generator, un conductor se deplasează spre dreapta, iar liniile de câmp magnetic sunt orientate vertical de sus în jos. În ce direcție va curge curentul electric indus?
Folosind regula mâinii drepte:
1. Palma este orientată în sus (astfel încât inducția magnetică orientată în jos să intre în palmă).
2. Degetul mare este orientat spre dreapta (în sensul vitezei).
3. Cele patru degete alăturate vor fi orientate spre înainte (depărtându-se de observator), indicând sensul curentului electric indus.
1. Palma este orientată în sus (astfel încât inducția magnetică orientată în jos să intre în palmă).
2. Degetul mare este orientat spre dreapta (în sensul vitezei).
3. Cele patru degete alăturate vor fi orientate spre înainte (depărtându-se de observator), indicând sensul curentului electric indus.
Dinamul este un generator electric de mici dimensiuni care transformă energia mecanică de rotație în energie electrică.
Indus – spira sau bobina aflată în mișcare în care se induce curentul electric sub acțiunea câmpului magnetic.
La o bicicletă, roata de frecare a dinamului este pusă în mișcare de anvelopa roții. Mișcarea mecanică antrenează un magnet în jurul unei bobine (sau o bobină între polii unui magnet permanent), producând curentul necesar aprinderii farului.
De ce se aprinde mai puternic farul unei biciclete alimentat de un dinam atunci când biciclistul pedalează mai repede?
Odată cu creșterea vitezei de deplasare a bicicletei, crește viteza de rotație a magnetului față de bobină, ceea ce duce la inducerea unui curent electric mai intens în spirele dinamului, mărind intensitatea luminoasă a farului.
Probleme practice
Problema 1 (Ușoară): Asociați următoarele surse și dispozitive cu forma de energie pe care o utilizează ca energie de intrare (primară):
a) Centrala eoliană
b) Panoul fotovoltaic
c) Bateria electrică
a) Centrala eoliană
b) Panoul fotovoltaic
c) Bateria electrică
Răspuns:
a) Centrala eoliană folosește energie mecanică (energia cinetică a vântului).
b) Panoul fotovoltaic folosește energie solară luminoasă.
c) Bateria electrică folosește energie chimică.
a) Centrala eoliană folosește energie mecanică (energia cinetică a vântului).
b) Panoul fotovoltaic folosește energie solară luminoasă.
c) Bateria electrică folosește energie chimică.
Problema 2 (Medie): Explicați deosebirea constructivă și funcțională dintre un panou fotovoltaic și un panou solar termic, specificând forma finală de energie obținută în fiecare caz.
Răspuns:
- Panoul fotovoltaic convertește direct energia luminoasă a Soarelui în energie electrică.
- Panoul solar termic absoarbe radiația solară pentru a încălzi un agent termic (apă), convertind energia solară în energie calorică (utilizată direct pentru încălzire sau menajer, ori redirecționată pentru a acționa turbine).
Problema 3 (Medie): Un cadru conductor dreptunghiular este rotit uniform într-un câmp magnetic constant. Un galvanometru legat la bornele cadrului indică oscilații ale acului în jurul valorii zero. Ce fenomen are loc și ce regulă folosim pentru a stabili sensul curentului indus într-o latură a cadrului?
Răspuns:
Are loc generarea unui curent electric indus variabil în timp (principiul de funcționare al generatorului electric). Oscilația acului în jurul lui zero arată că sensul curentului se schimbă periodic odată cu inversarea orientării spirei în raport cu liniile de câmp magnetic.
Pentru a determina sensul curentului electric indus se folosește regula mâinii drepte.
Are loc generarea unui curent electric indus variabil în timp (principiul de funcționare al generatorului electric). Oscilația acului în jurul lui zero arată că sensul curentului se schimbă periodic odată cu inversarea orientării spirei în raport cu liniile de câmp magnetic.
Pentru a determina sensul curentului electric indus se folosește regula mâinii drepte.
Problema 4 (Dificilă): Un biciclist conectează farul la un dinam montat pe roată. Analizați lanțul de transformări energetice, de la mușchii biciclistului până la lumina emisă de far, și specificați componentele principale ale dinamului responsabile de producerea curentului.
Răspuns:
1. Lanțul transformărilor energetice: \[ \text{Energie chimică (mușchi)} \xrightarrow{\text{pedalare}} \text{Energie mecanică (roată)} \xrightarrow{\text{dinam}} \text{Energie electrică} \xrightarrow{\text{far}} \text{Energie luminoasă și calorică} \] 2. Componentele dinamului:
1. Lanțul transformărilor energetice: \[ \text{Energie chimică (mușchi)} \xrightarrow{\text{pedalare}} \text{Energie mecanică (roată)} \xrightarrow{\text{dinam}} \text{Energie electrică} \xrightarrow{\text{far}} \text{Energie luminoasă și calorică} \] 2. Componentele dinamului:
- Roata de frecare și axul: preiau mișcarea mecanică de la anvelopă.
- Magnetul permanent și bobina (indusul): prin rotirea relativă a magnetului față de bobină, liniile de câmp magnetic induc în spirele bobinei un curent electric.
